建筑結構的抗震設計分為建筑結構的抗震設計和非結構構件的抗震設計。非結構構件的抗震設計包括耐用的建筑非結構構件(包括非承重墻)。附著在地板和屋頂結構上的構件。裝飾構件和部件。固定在地板上的大型儲物架)和支撐建筑結構的輔助機電設備。建筑物的機電抗震支架可以承受不同方向的水平地震力，保護地震時的機電設備工程，為地震后機電設備的正常運行提供支撐，減少次生災害的發生。只有提高機電系統本身的抗震性能，才能有效防止地震引起的次生災害，并在地震后迅速恢復運行。地震發生時，無附加抗震措施的管道和設備比管道減少5-10倍，可有效提高系統的抗震性能。
1.建筑機電抗震支架概述。
1.1抗震支架概述了高層建筑的給排水系統。建筑電氣系統。消防管道系統。燃?xì)夤艿老到y(tǒng)。通風空調工程系統。電梯安裝系統。建筑智能系統等機電設備是一個完整的抗震系統和能耗要求。它被稱為建筑機電抗震系統。《建筑機電工程抗震設計規范》規定的抗震支撐系統和工程支撐系統為兩個系統。地震支撐僅承受地震負荷，僅在地震中發揮作用。與汽車安全氣囊類似，6度及以上地區的建筑機電工程必須進行抗震設計和加固。支撐系統承擔機電管道的重量和運行負荷要求，以滿足機電設施的正常運行。
綜合闡述了建筑電氣、通信、給排水、暖通空調、燃?xì)狻⒎阑鸬冉ㄖC(jī)電系統工程設施的基本要求，減少人員傷亡和經濟損失。以技術連接，安全可靠，經濟合理，維護管理方便。1.2抗震支架作為機電安裝的重要組成部分，對提高整個機電工程的抗震性能具有重要作用。
2.工程實例分析。
2.1工程概況某建筑工程高度11.98m，建筑面積36287m2。建筑工程機電安裝工程包括給排水和消防水系統。動力照明(含應急照明)系統.采暖系統.通風空調系統.防雷接地等施工內容。根據相關規范要求，機電管道系統在機電系統安裝設計中應進行抗震加固。
2.2施工準備。
2.2.1綜合管道和地震支撐圖二次深化綜合管道和地震支撐圖一般需要經過專業設計兩次深化。深化設計內容包括機電系統管道在原設計的基礎上的位置。上下順序。高度。間距。操作空間等尺寸。并充分利用鋼屋架。預制柱。二次結構填充墻等結構工程，確保整個工程的現場安裝。合理性和統一性。
2.2.2標高的交接和復測應根據水平點(二級以上)提供的總承包商使用水平儀進行閉合復測，并將水平點設置在施工現場不易損壞的位置，但視線應保持暢通，并得到保護。它也可以在現場使用。水平已調平，但在使用前應進行審查。
2.2.3機械設備準備根據工程需要，主要設備有電梯.砂輪切割機.焊機.臺鉆.高空作業車.沖擊鉆.電動扳手.水平儀.起重機.吹氣泵.扭矩扳手.六角插座.配電箱.腳手架等。上述大型機械設備應在工程開工前2天進入現場并進行調試驗收，驗收合格后方可使用。
2.2.4材料準備根據深度圖紙，提出全面的管道和抗震支架材料需求計劃，確保材料采購周期，材料驗收合格后方可使用。
2.3抗震支架方案設計。

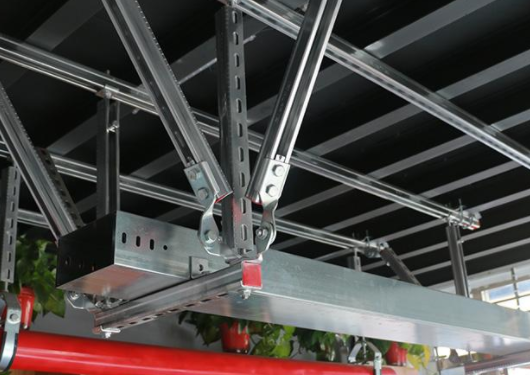

(1)抗震支撐吊架系統由成品槽鋼.專用連接件.管夾.膨脹錨(混凝土結構)或梁夾(鋼結構)組成，連接件可根據設計尺寸和高度與槽鋼連接。抗震支架現場組裝，通過膨脹地腳螺栓可靠連接到原混凝土結構。如果主體結構為鋼結構，則用梁夾固定。
(2)槽鋼尺寸:長度3m或6m的標準型材，便于現場組裝膨脹;槽鋼壁厚不小于2.0mm，連接件厚度不小于5mm，斜撐橫截面不小于41mm×41mm。
2.4綜合管道及抗震支架工藝施工準備→測量定位→下料→吊點膨脹栓(或梁夾)安裝→垂直吊桿安裝→橫向負荷(或管卡)安裝→側向。縱向加固件安裝→各專業管道安裝驗收。
2.5綜合管道及抗震支架施工方法。
(1)測量放線。根據綜合管道和抗震支架的深化圖，確定固定支架。拉桿.吊桿的固定點，為下一步工藝做好準備。(2)安裝起重點膨脹螺栓(或梁夾)。根據圖紙的測量放樣和深化，確定固定支架和拉桿需要打孔的位置，打孔后安裝地腳螺栓，固定地腳螺栓。固定在鋼屋架上的吊架應用梁夾固定，不得焊接在鋼結構上。(3)垂直安裝在吊桿上。本工程的垂直吊桿安裝在鋼結構鋼梁上，垂直吊桿通過安裝在鋼屋架上的梁夾連接。(4)安裝橫臂(或管夾)。
根據深化圖紙，確定橫臂各層的高度。確認后，將橫臂各層連接到豎臂上。(5)水平和垂直加固安裝。橫臂安裝完畢后，水平和垂直固定件可根據詳細圖紙連接。安裝完畢后，請檢查各固定點的牢固性。(6)安裝各種專業管道。抗震支架安裝完畢后，項目部應對抗震支架進行自檢。確認合格后，應按各專業要求安裝各系統管道。管道安裝完畢后，應進行相應的現場測試。(7)接受。完成上述程序后，自檢正確。現場雜物清理后，填寫檢驗材料并申請驗收。
2.6為保證高空作業人員的人身安全，在高空作業過程中必須正確佩戴安全帽和安全帶，安全帶應高、低使用。所有進入現場的工人必須接受三級安全教育、課前演講和施工前工作條件驗收。貨架工人、起重機工人等特種作業人員必須按照國家有關規定接受特種安全操作培訓，取得特種操作資格證書后方可上崗。在火災現場，必須按規定激活消防證書。消防值班人員和消防設施。嚴格執行施工區域作業條件驗收制度，不得施工安全隱患。現場施工垃圾。剩余材料。包裝袋必須隨時清理，以確保完工后現場清理。
從上述的內容咱們也能看出抗震支架所應用的不同場景，而且其采用三角形穩定原理，在地震過程中充分承受縱向和側向力，使管道系統的動力特性從柔性轉變?yōu)閯傂浴Ｊ乖O(shè)備和管道更加堅固。如果技術方案或措施不當，就不能達到抗震效果，也會出現相應的質量問題。本項目以綜合支架和抗震支架的施工為主題，組織經驗豐富的團隊進行設計。支架加工。優化安裝，采取各種措施，確保綜合管道和抗震支架的加工。安裝質量。成功完成了施工任務，取得了良好的社會效益，為類似項目的建設和研究提供了良好的參考。
